11,1 V 6600 mAh Batteriedesignschema des tragbaren B-Überschalldiagnosesets

APR 10, 2020   Seitenansicht:3662

Vorwort: (Stichwort: 18650 Lithium-Ionen-Batterie, Batterie des B-Überschall-Diagnosesets) Als Entwicklung der Medizintechnik und des hohen Lebensstandards des Menschen sind medizinische Geräte in der Regel tragbar und Produkte sind in der medizinischen Industrie zu Hause weit verbreitet. Das neue B-Überschalldiagnoseset unterscheidet sich vom unbeweglichen herkömmlichen Desktop mit Wechselstromversorgung und bietet die Vorteile von geringem Gewicht, Portabilität und Multifunktion. Das Produkt wird mit einem Lithium-Ionen-Akku mit hoher Leistung aufgeladen, um einen kontinuierlichen, effizienten und stabilen Betrieb zu gewährleisten.

1) Anforderungen an das Batterieentwurfsschema des tragbaren B-Überschalldiagnosesets:

Das tragbare B-Überschalldiagnoseset ist praktisch für medizinisches Personal, das sowohl drinnen als auch draußen arbeitet. Eine kontinuierliche, effiziente und stabile Stromquelle wird zur Garantie für den normalen Betrieb medizinischer Geräte. Das Schema verwendet eine Batterie mit fortschrittlicher Leistung, damit der Akku Funktionen mit hoher spezifischer Energie, geringem Gewicht, geringer Größe, langer Lebensdauer, hoher Sicherheitsleistung und hoher Konsistenz aufweist. Das Batteriemanagementsystem verwendet ein intelligentes SBS-Batteriemanagementsystem, mit dem die Sicherheit und Kapazität der Batterie verfügbar verwaltet werden kann.

2) Batterieentwurfsschema des tragbaren B-Überschalldiagnosesets:

  1. Schutzplatte (PCM): Dies ist eine Schutzschaltung des wiederaufladbaren Lithium-Ionen-Akkus. Aufgrund der chemischen Eigenschaften einer Lithium-Ionen-Batterie benötigt sie eine Schutzfunktion für intelligente Kapazitätsberechnung, Überladung, Überentladung, Kurzschluss, Überstrom usw., um Verbrennung, Explosion usw. zu vermeiden.

  2. Schutz-IC: Der Chip hat die Hauptschutzfunktion im Entwurfsschema. Der Chip überwacht die Zelle jederzeit auf die Funktionen Überladen, Überentladen, Überstrom, Kurzschluss usw., wodurch die Batterie unter sicheren, stabilen und effizienten Umständen arbeitet.

  3. 18650 Lithium-Ionen-Batterie: 18650 Li-Ionen-Zelle (BAK)

  4. MOSFET: Er fungiert als Schalter in der Schutzschaltung, um sicherzustellen, dass die Spannungen an zwei Enden nicht auf und ab gehen, damit die Spannung stabil bleibt.

  5. Kapazitätssteuerungs-Chip (BQ2085): Es handelt sich um ein voll funktionsfähiges Kapazitätsmessgerät mit ADC für Spannung und Temperatur sowie ADC für Strommessung und Ladesensor. Dieses Vermessungsmessgerät verfügt über einen Mikroprozessor, mit dem die Kapazitätsmessung einschließlich der Massage des verbleibenden Kapazitätszustands durchgeführt werden kann. Der BQ2085-Chip kann auch die Laufzeit zum Leeren anzeigen. Der Host-Computer kann diese Informationen jederzeit suchen und an den Kunden senden. Für den Benutzer ist es sehr bequem, die Batteriekapazität mithilfe eines Kapazitätsmessgeräts zu steuern.

  6. Die Kapselung des Akkus: Kunststoffgehäuse

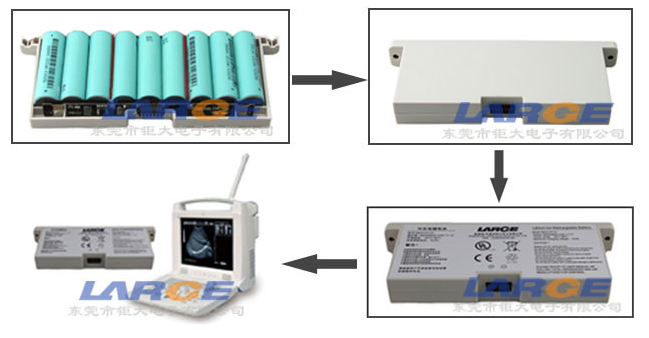

3) Schematische Darstellung der Entwurfslösung eines tragbaren B-Überschalldiagnosesets:



4) Produktbilder des tragbaren B-Überschalldiagnosesets:
